IBM ThinkPad 700 (9552)


Allgemeine Beschreibung:

Beschreibung
Inhalt
Prozessor (MHz) 486SLC 25-MHz
Bus Architektur Micro Channel
Arbeitsspeicher (standard) 4 MB
Arbeitsspeicher (maximal) 16 MB, IC-DRAM
Video LCD - VGA (WDC90Cxx)
Disketten-LW 3,5"
Festplatte ESDI 2,5" bis zu 160MB
Maus Trackpointer

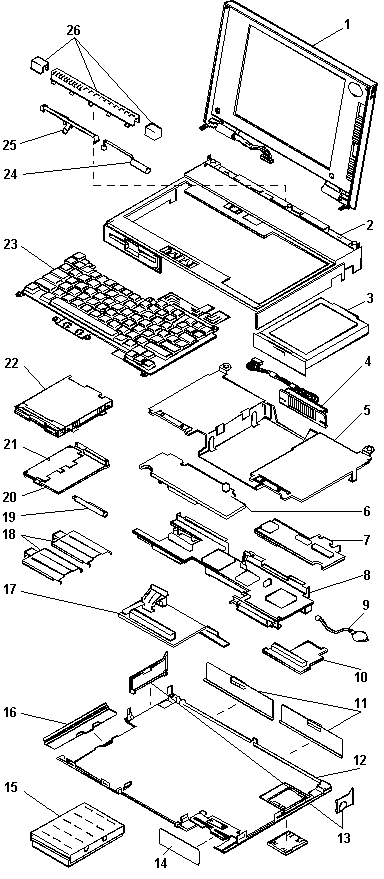

Explosionszeichnung:

exploded view
taken from EPRM - IBM Austria		 Allgemein findet man unter der IBM-EPRM Seite alle notwendigen Informationen und Treiber. Wer will kann unter Support in www.pc.ibm.com suchen; ich persönlich bevorzuge die kanadische IBM-homepage.

Referenzdiskette:
r700m120.exe Version 1.20

Diagnosediskette:
dg720120.exe Version 1.20

Handbuch:
tpvol2.pdf oder unter diesem Mirror

Aufrüstung/Erweiterungen:

Wer zuviel Geld hat, kann direkt beim IBM noch Ersatzteile für den ThinkPad 700 bekommen.

Aufgrund des MCA Bussystems und ESDI Schnittstelle wird man auf dem Markt kaum geeignete Hardware finden, ausser IBM natürlich.

Beim Nachfolgemodell TP 720 soll es durch Manipulation der Adressierung möglich sein IDE Festplatten anzusprechen, da die Schnittstelle keine ESDI ist, sondern einer Mischung aus IDE mit ESDI Verhalten.















Mainboard:

1 External Input Device Connector
2 System-Expansion Connector (240-pin)
3 Parallel Connector
4 Serial Connector
5 Diskette Drive Connector
6 Password-override connector
7 Base Memory Card Interface
8 Video Card Interface
9 Backup Battery Connector
10 Processor Card Interface
11 Hard Disk Drive Connector
12 Speaker Connector
13 Voltage Converter Interface
14 System Status Indicator Connector
15 Keyboard Control Card Interface

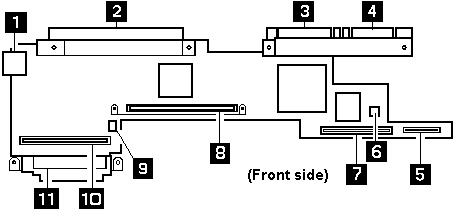

mainboard front

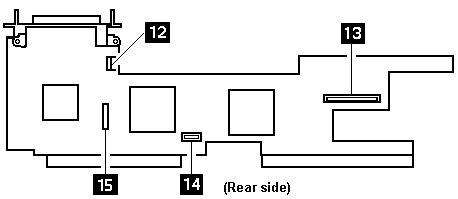

mainboard rear
taken from EPRM - IBM Austria
