L1 = 1,2 mH
L2 = 0,39 mH
L3 = 0,22 mH
C1 = 3,9 µF
C2 = 3,3 µF
R1 = 3,3 Ohm
R2 = 4,7 Ohm
R3 = 4,7 Ohm

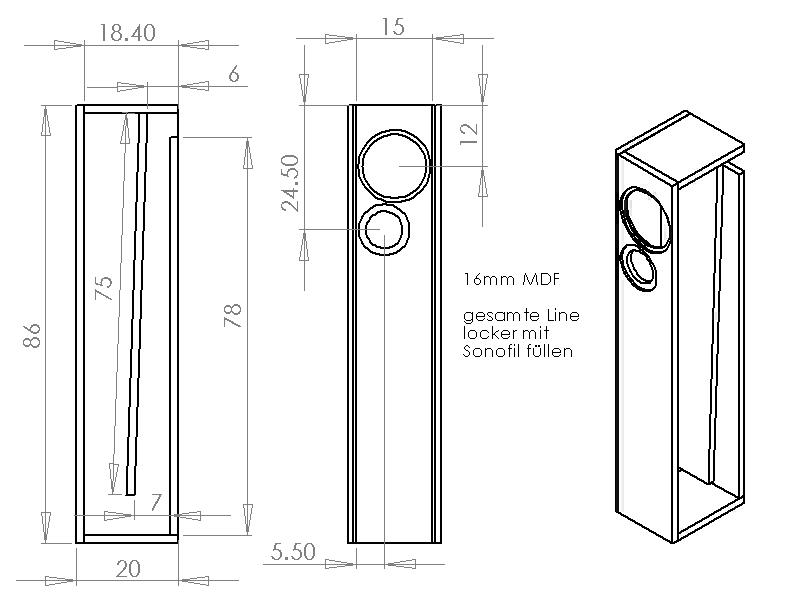

Wieder ein Bauvorschlag aus dem hifi-Forum; diesmal fuer OmnesAudio MW5 und Monacor DT-99. Auch eine TQWT - jedenfalls habe ich einen anderen Chassis verwendet. Keine gute Idee. Mangels Messmoeglichkeit - hatten wir doch schon - wurden die LS entsorgt. Ich habe nicht mal Bilder behalten. Aber den Thread gibt es noch und wer guenstig was ausprobieren will... Der Hochtoener ist allemal top, den habe ich auch weiterverwendet.
|
Weichenwerte L1 = 1,2 mH L2 = 0,39 mH L3 = 0,22 mH C1 = 3,9 µF C2 = 3,3 µF R1 = 3,3 Ohm R2 = 4,7 Ohm R3 = 4,7 Ohm |

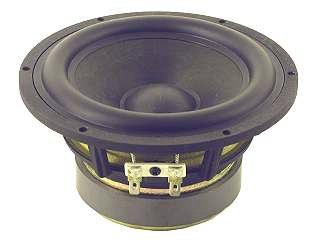

 Impedanz: 8 Ohm Schalldruck: 1W/1m: 85dB Belastbarkeit: 60 W Resonanz/Luft: 54 Hz Uebertragungsbereich: 40 Hz - 5kHz Gesamtdurchmesser: 14,2cm Qms: 3,87 Qes: 0,82 Qts: 0,68 Sd: 18,9 qcm |
 Impedanz: 8 Ohm Schalldruck: 1W/1m: 93dB Belastbarkeit: 40 W Resonanz/Luft: 1,5kHz Uebertragungsbereich: fc - 18kHz Gesamtdurchmesser: 9,95cm |
