Grob zu erkennen noch die damals "super tollen" Mamba-Lautsprecher-Kabel. Die gibt es wohl immer noch...
Hier noch das Innenleben der Box.
Das Ganze stammt aus den damals ueblichen Selbstbau-Taschenbuecher, dem H.H. Klinger RPB105 des Franzis Verlages. War wohl ein erweitertes Design von P. Atkinson aus 1978. Seinerzeit waren die KEF nunmal state-of-art und in einer Transmission-Line wurde die untere Frequenz um einiges tiefer (im Vergleich zum LS3/5) abgestimmt.
Der Innenaufbau bestand aus vielen Kleinteilen, um die Line entsprechend zu falten; dann noch Schafswolle um diese zusätzlich zu daempfen. Die fertige Box hat trotz ihrer halbwegs handlichen Groesse einige Kilos gewogen. Die Weiche (der Nachbau der CS1) wurde ausserhalb angebracht.

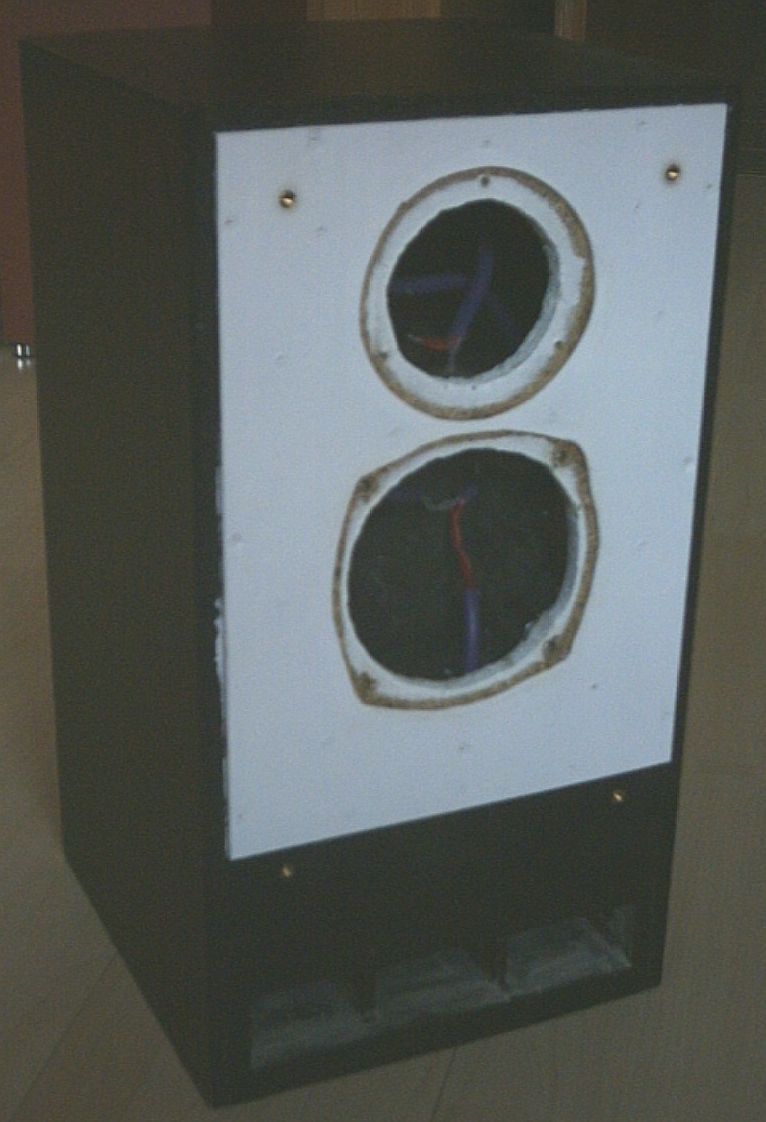

Hier einmal der Rohbau aus dem Klinger Bauvorschlag und der fertige Rohbau; inzwischen habe ich die allerdings nicht mehr.
|
|
Gut zu erkennen ist
jedenfalls dass ich die runden T27A verwendet habe und nicht die im
Bauvorschlag abgebildeten T33. Atkinson
verwendete einen Isophon KK8. Grob zu erkennen noch die damals "super tollen" Mamba-Lautsprecher-Kabel. Die gibt es wohl immer noch... Hier noch das Innenleben der Box. |
SP1057Impedanz: 8 Ohm Schalldruck: 1W/1m: 86dB Belastbarkeit: 80 W Resonanz/Luft: 37 Hz Uebertragungsbereich: 55 Hz - 3,5kHz Membran: Bextrene Magnet: 1,0 Tesla Gesamtdurchmesser:13cm Qms: 2,44 Qes: 0,38 Qts: 0,33 Sd: 92 qcm |
 SP1032Impedanz: 8 Ohm Schalldruck: 1W/1m: 84dB Belastbarkeit: 100 W Resonanz/Luft: 1345 Hz Uebertragungsbereich: 3500 Hz - 20kHz Membran: Melinex Magnet: 1,2 Tesla Gesamtdurchmesser:10,8cm Qms: 4,0 Qes: 1,6 Qts: 1,1 Sd: 4,5 qcm |
