Lautsprecherbau



Acousta 115 - BBC LS3/5a - Buschhorn-Lautsprecher MKII - d'Appolito - Mini-TLine - TQWT - TransmissionLine

- FuzzyTML - Smarties - Needle - Bassreflex (CT 218, Stella)

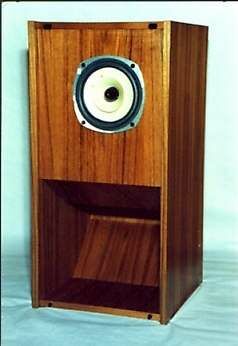

Acousta 115
acousta
aus Audio Technik GmbH

Abmessungen HxBxT
836 x 420 x 385 mm
Schalldruck: 97 dB
Frequenzgang: 40 - 20.000 Hz
Treiber PM 6C

lowther
Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 95dB
Belastbarkeit: 100 W
Resonanz/Luft: 37 Hz
Übertragungsbereich: 40 Hz-15kHz
Membran: Papier
Magnet: Ferobar 2 mit 1,75 Tesla
Gesamtdurchmesser: 23,2 cm
Qms: 2,5
Qes: 0,3
Qts: 0,27
Sd: 211 qcm


acousta picture

Material: 19mm MDF, Echtholzfurnier
Courtesy of Lowther Loudspeaker Corporation


Mini-TL und BBC LS3/5a clone

KEF B110A SP1057

mkef b110

Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 86dB
Belastbarkeit: 80 W
Resonanz/Luft: 37 Hz
Übertragungsbereich:
55 Hz-3,5kHz
Membran: Bextrene
Magnet: 1,0 Tesla
Gesamtdurchmesser: 13 cm
Qms: 2,44
Qes: 0,38
Qts: 0,33
Sd: 92 qcm
KEF CS1A



CS1a
Original LS3/5a



Original LS3/5a

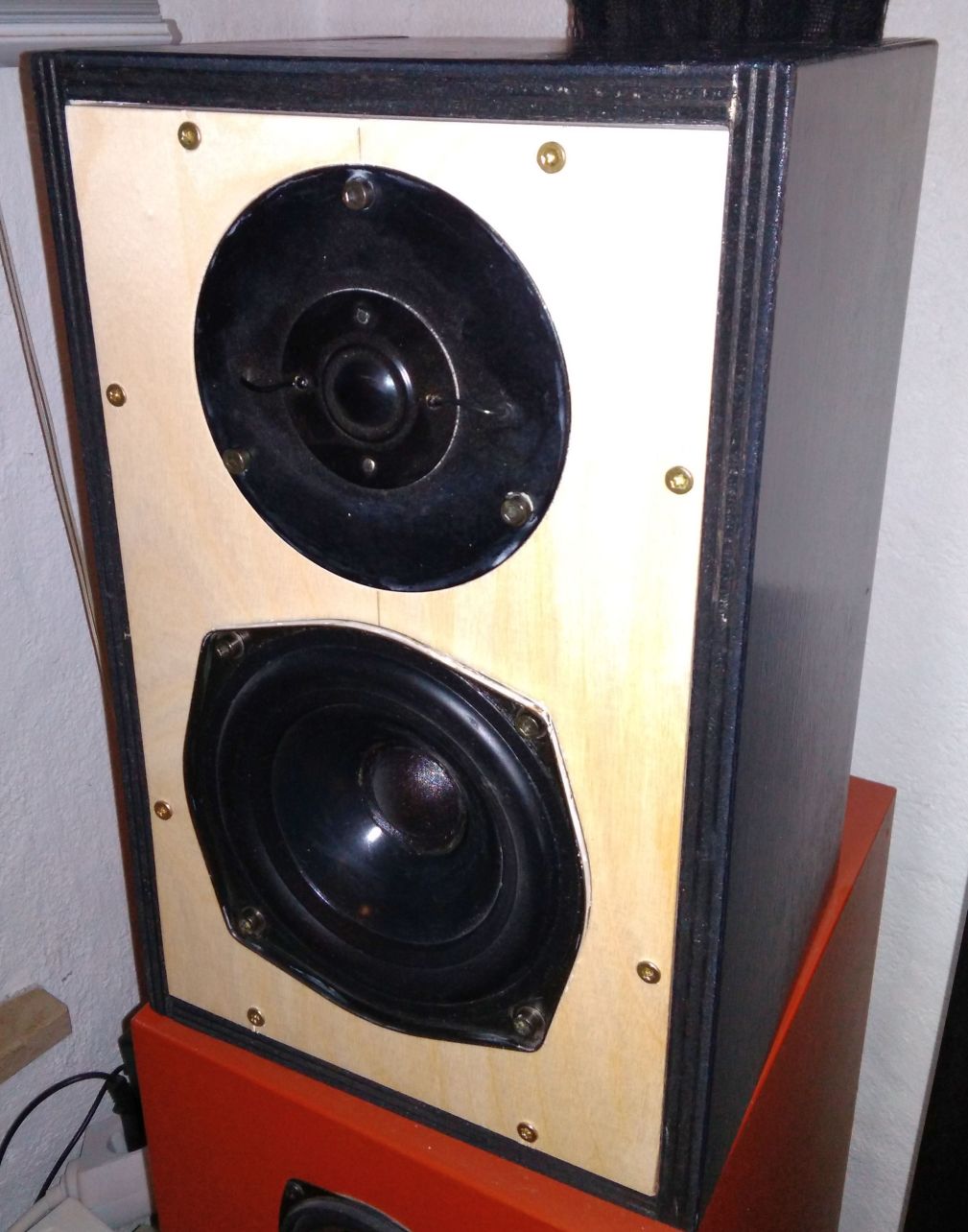

 Rohbau BBC LS3/5a Clone



bbc ls3/5a rohbau
KEF T27A SP1032

kef t27

Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 84dB
Belastbarkeit: 100 W
Resonanz/Luft: 1345 Hz
Übertragungsbereich:
3500 Hz-20kHz
Membran: Melinex
Magnet: 1,2 Tesla
Gesamtdurchmesser: 10,8 cm
Qms: 4,0
Qes: 1,6
Qts: 1,1
Sd: 4,5 qcm
KEF CS1



CS1

Rohbau Mini-TL
mit KEF CS1 Bestückung

mini TLroh

aus Klinger RPB105
Mini TL

miniTL


Bass- Hornlautsprecher

VISATON FRS 8

frs8

Impedanz: 4 o. 8 Ohm
Schalldruck: 1W / 1m: 82dB
Belastbarkeit: 30/50 W
Resonanz/Luft: 140 Hz
Übertragungsbereich: 100 Hz-20kHz
Magnet: 0,8 Tesla
Gesamtdurchmesser: 7,8 cm
Qms: 2,86
Qes: 1,47
Qts: 0,97
Sd: 31 qcm
basshorn
HxBxT: 700x110x275

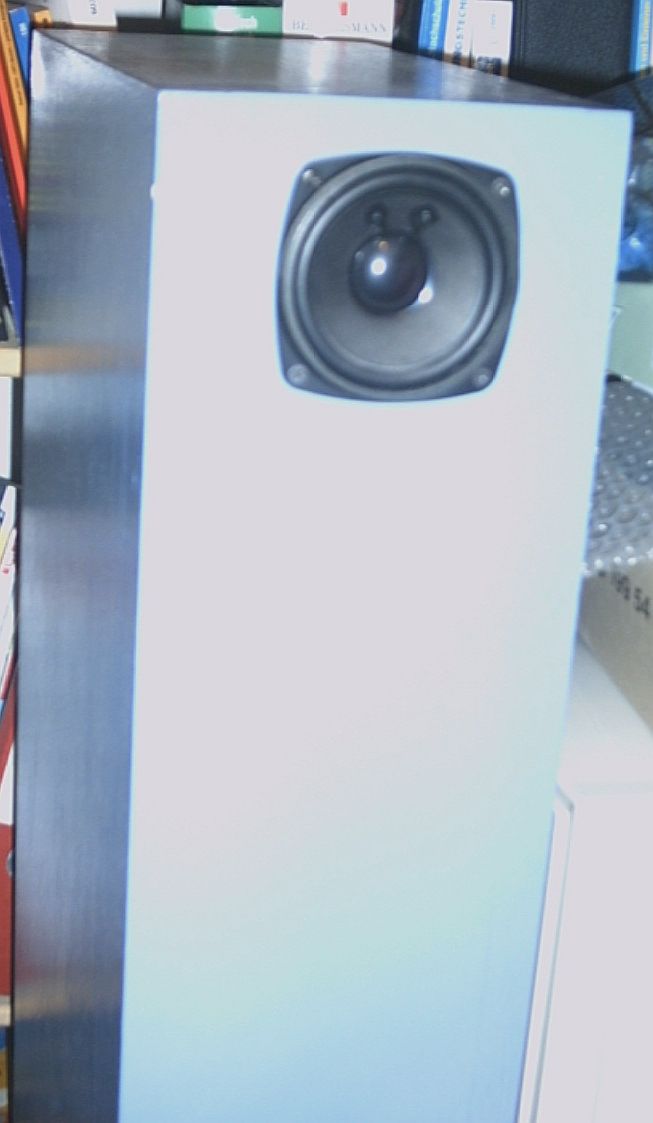

Buschhorn

buschhorn MKII
buschhorn


d'Appolito

SIPE AS 130/40.8

sipe 130


Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 88dB
Belastbarkeit: 40 W
Resonanz/Luft: 45 Hz
Übertragungsbereich:
50 Hz-2,0kHz
Magnet: ? Tesla
Gesamtdurchmesser: 13,1 cm
Qms: 2,55
Qes: 0,37
Qts: 0,32
Sd: 85 qcm
SIPE DT 25/40.8


sipe 25


Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 88dB
Belastbarkeit: 40 W
Resonanz/Luft: 1000 Hz
Übertragungsbereich:
1500 Hz -20,0kHz
Magnet: ? Tesla
Gesamtdurchmesser: 8,5 cm
Qms: 6,3
Qes: 1,6
Qts: 1,3
Sd: 5 qcm

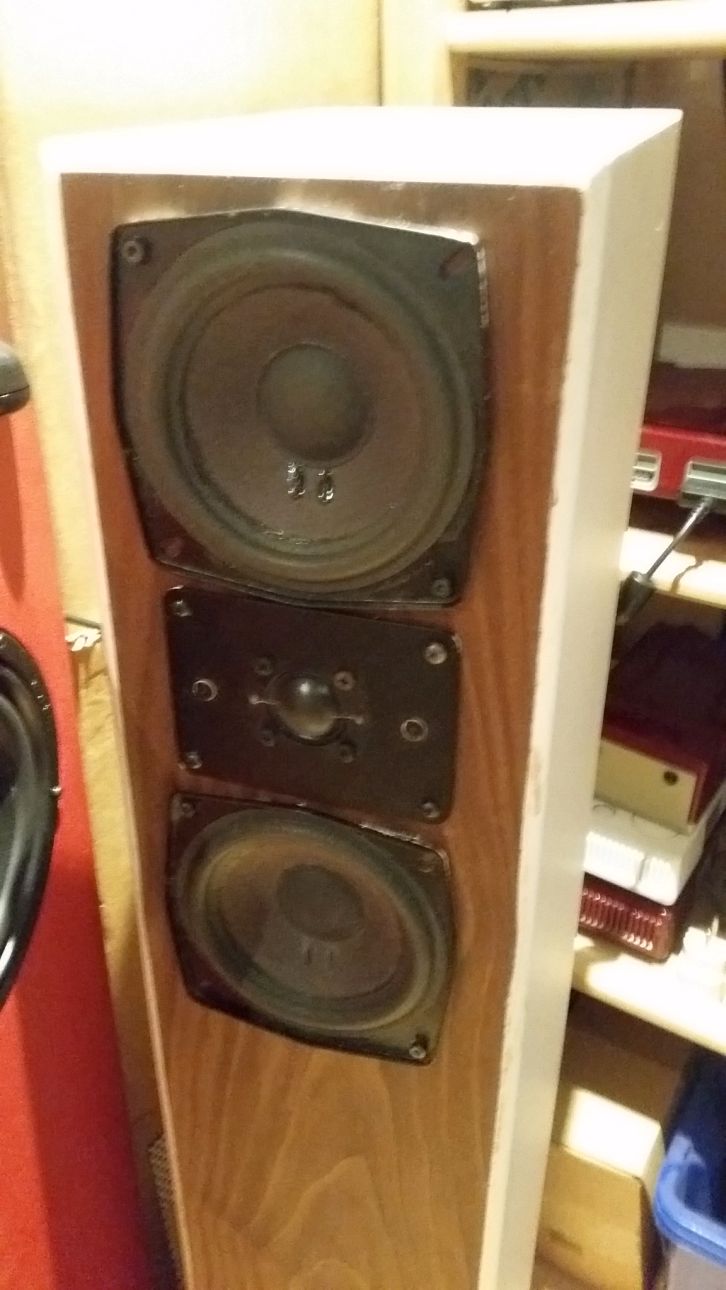

Rohbau für SIPE Chassis

d'appolito

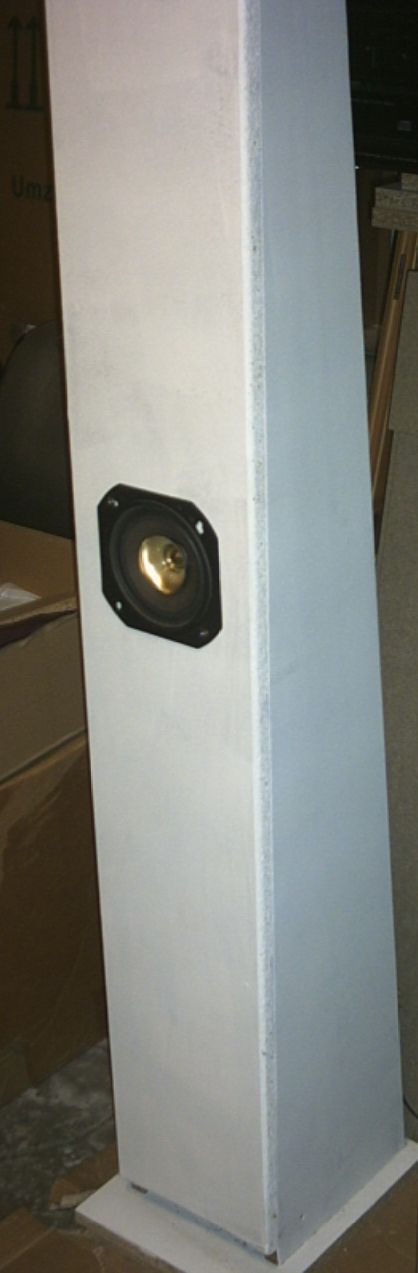

TQWT

Voigt- Pipe mit Monacor SP50X


voigt- pipe

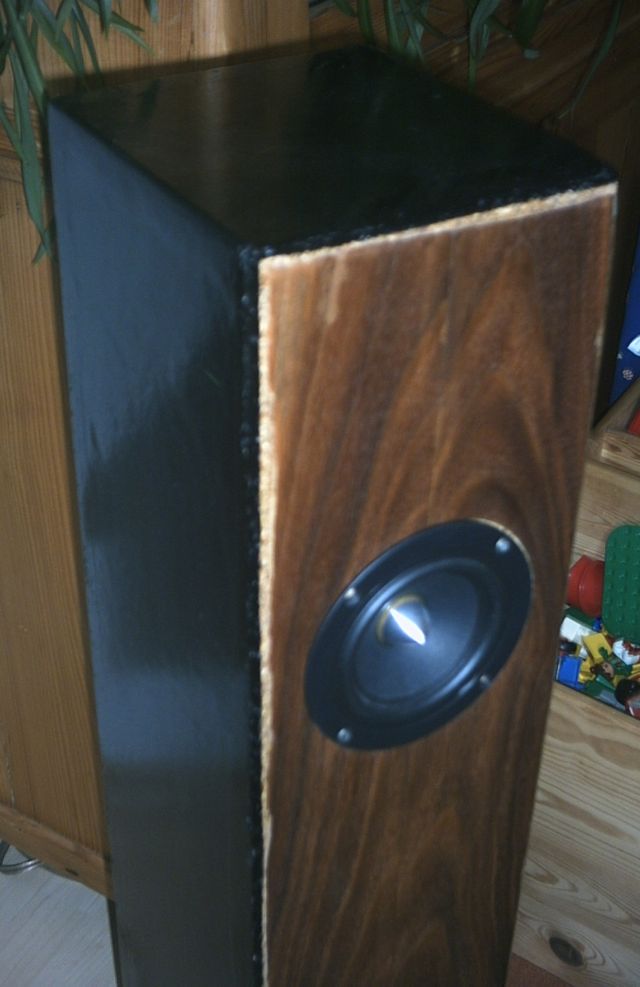

TQWT für Fostex FE16*/
TangBand W4-655SA
tqwt mit FE16*
aus R. Brines
folded TQWT


tqwt

TangBand W3-871S

W3-871s

Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 88dB
Belastbarkeit: 15 W
Resonanz/Luft: 110 Hz
Übertragungsbereich:
110 Hz-20,0kHz
Magnet: ? Tesla
Gesamtdurchmesser: 9,3 cm
Qms: 6,57
Qes: 0,65
Qts: 0,59
Sd: 30 qcm
needle bauplan

aus hifi-forum

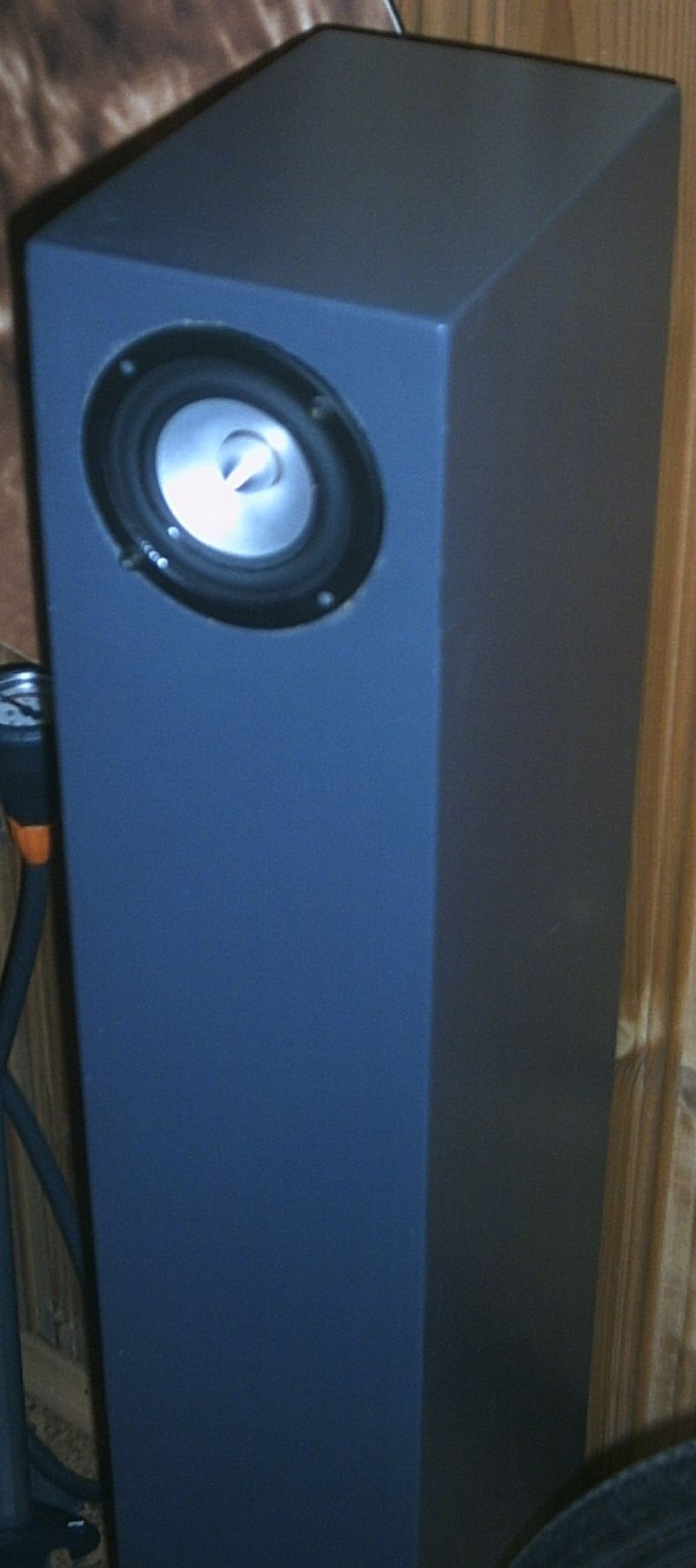

Needle

needle

OmnesAudio MW5.01

MW5.01

Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 85dB
Belastbarkeit: 60 W
Resonanz/Luft: 54 Hz
Übertragungsbereich:
40 Hz-5,0kHz
Magnet: ? Tesla
Gesamtdurchmesser: 14,2 cm
Qms: 3,87
Qes: 0,82
Qts: 0,68
Sd: 18,9 qcm
Smarties Monacor DT-99 und OmnesAudio MW5.01 (Weiche siehe hifi-forum)
smarties_plan
aus hifi-forum

TransmissionLine

VISATON W170S

w170s

Impedanz: 4 Ohm
Schalldruck: 1W / 1m: 86dB
Belastbarkeit: 50 W
Resonanz/Luft: 36 Hz
Übertragungsbereich:fc-8,0kHz
Magnet: 1 Tesla
Gesamtdurchmesser: 18,7 cm
Qms: 2,16
Qes: 0,51
Qts: 0,41
Sd: 129 qcm
Bauplan aus K&T (04/93)


TL plan

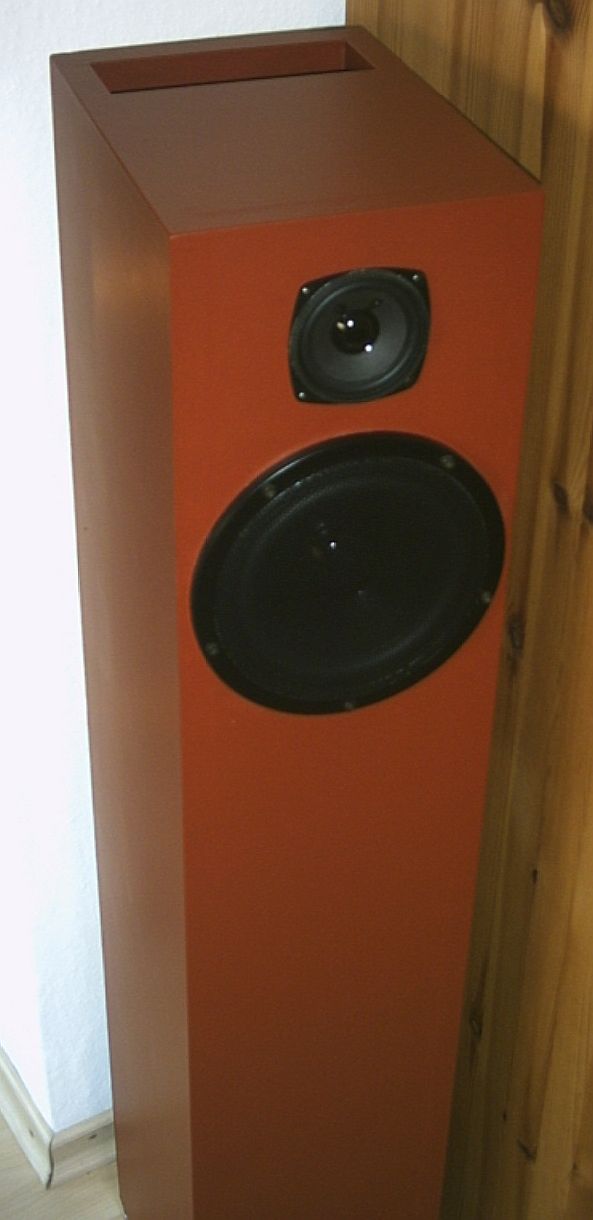

TLine aus Klang&Ton
TL

MONACOR SP8/4SQS

MONACOR SP8/4SQS

Impedanz
: 4 Ohm

Schalldruck: -
Belastbarkeit: 10 W
Resonanz/Luft: -
Übertragungsbereich: 100 Hz-20,0kHz
Magnet: ? Tesla
Gesamtdurchmesser:  8,8 cm
Qms: -
Qes: -
Qts: -
Sd: -

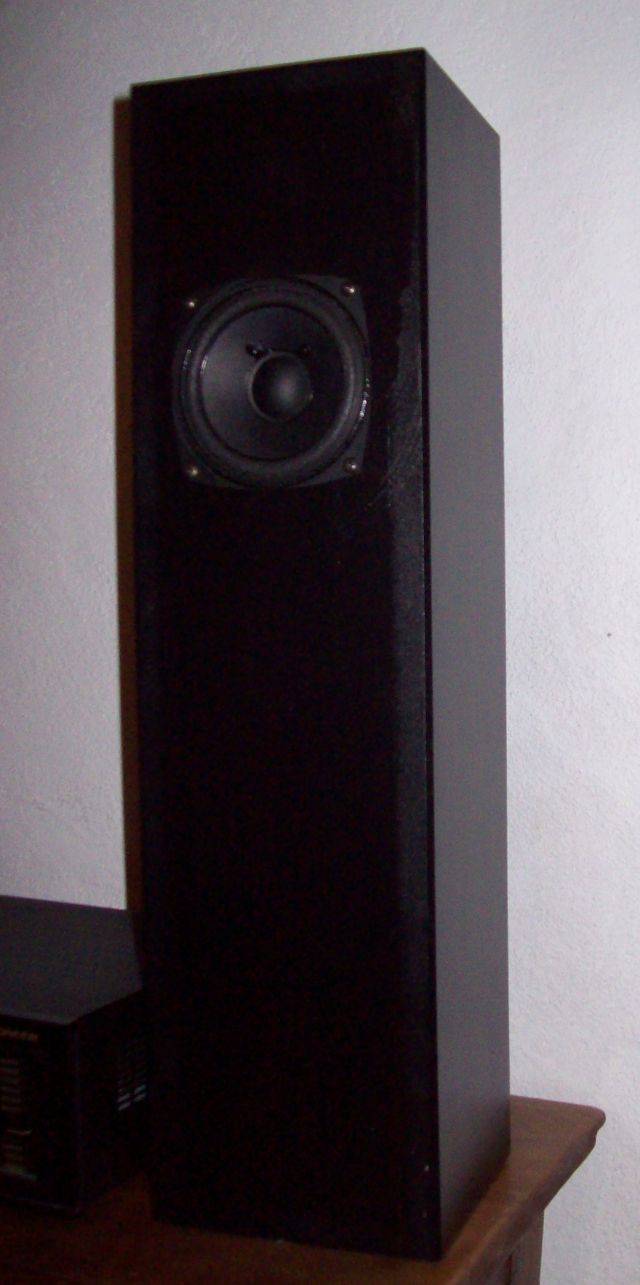

10 € TML
minimal TML
aus hifi-forum
Innenbreite: 10 cm
Kanaltiefe: 4 cm
Öffnung: 4x10 cm
Material: 16 mm MDF
10oere

MISSION CP-168

cp-168

Impedanz
: 8 Ohm

Schalldruck1W / 1m: 89dB
Belastbarkeit: 10 W
Resonanz/Luft: 49 Hz
Übertragungsbereich: fc-2,5kHz
Magnet: ? Tesla
Gesamtdurchmesser:  15,7 cm
Qms:  9,1
Qes:  0,48
Qts:  0,45
Sd:  139 qcm
Bauplan siehe
Hobbyhifi 01/2009

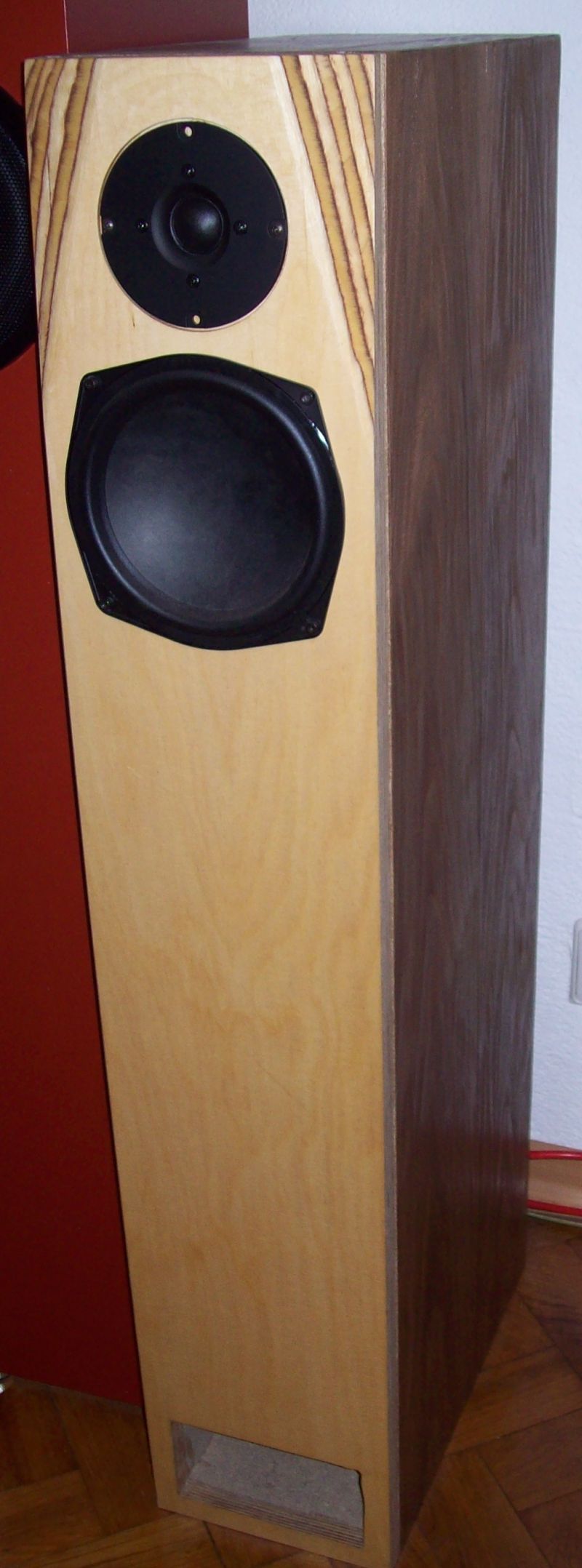

FuzzyTML
fuzzytml

Bassreflex

TangBand W4-655SA

855sa
Impedanz: 8 Ohm
Schalldruck: 1W / 1m: 89dB
Belastbarkeit: 40 W
Resonanz/Luft: 70 Hz
Übertragungsbereich: 70 Hz-14,0kHz
Magnet: ? Tesla
Gesamtdurchmesser: 12,5 cm
Qms: 4,35
Qes: 0,35
Qts: 0,32
Sd: 57 qcm
ct218br

ct218 weiche
aus www.uibel.net

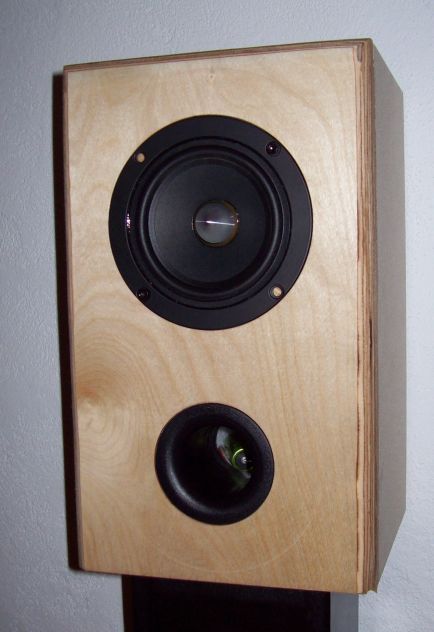

CT218

ct218


In diesem Bauplan kommen Visaton
W 170 S und der FRS 8 zum Einsatz.

Ähnliches gabs schon vor langer Zeit bei
Klang&Ton, allerdings mit Standardweiche.
Hier wird die preiswerte Variante mit einer
sog. Serienweiche angewendet.




stella cad

stella weiche
aus www.visaton.de

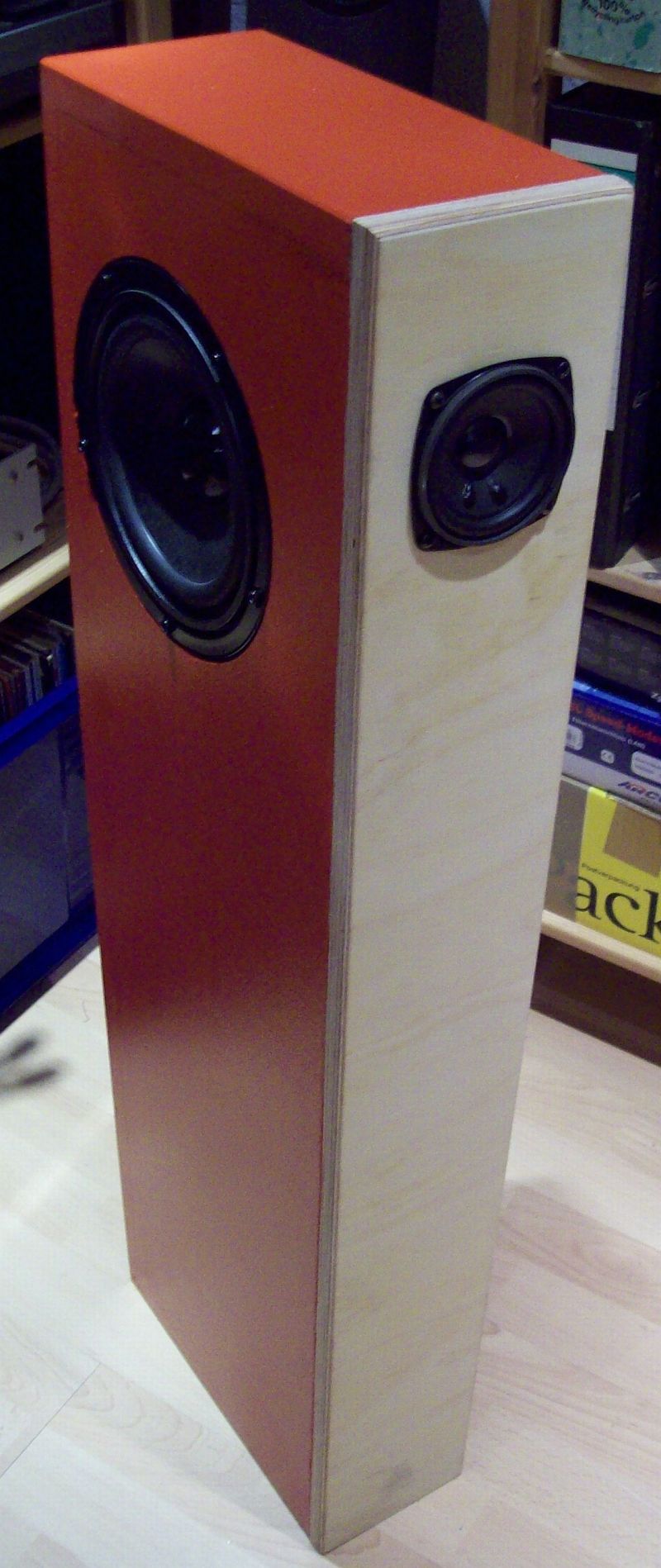

Stella light
stella
